Montaža solarnih panela na ravan krov
this article in English Sa padom cena solarnih panela, sve su učestalije ponude za njihov u ugradnju na ravnim krovovima. Posebno su interesantni objekti sa velikom potrošnjom električne energije, kao što su:

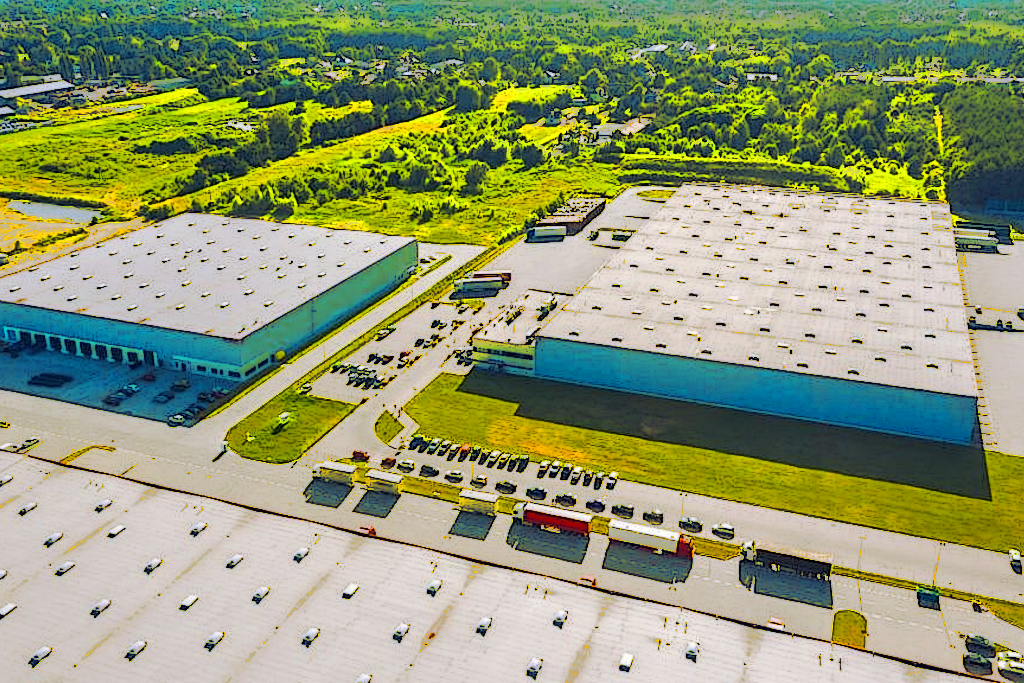

- distributivni centri
- fabrike i proizvodne hale
- mega marketi
- skladišta i hladnjače
Kod ovakvih objekata ekonomska isplativost investicije gotovo da nije upitna. Ključno pitanje nije da li ugraditi solarne panele, već:
- Na koji način ih postaviti kako bi se ostvarila maksimalna proizvodnja energije?
- Koji tip montaže daje najbolje rezultate u realnim uslovima?
U nastavku teksta biće analizirano nekoliko tipičnih načina ugradnje pomoću aplikacije SPAC (Solar Panel Angle Calculator).
Postavke panela koje razmatramo
1. Postavka panela prema jugu sa razmakom zbog senčenja
2. Postavka panela na obrnutim V nosačima (istok– zapad)
3. Horizontalna postavka panela
| Zgrada idealno orijentisana prema jugu | Zgrada nije idealno orijentisana |
|---|---|
|
|

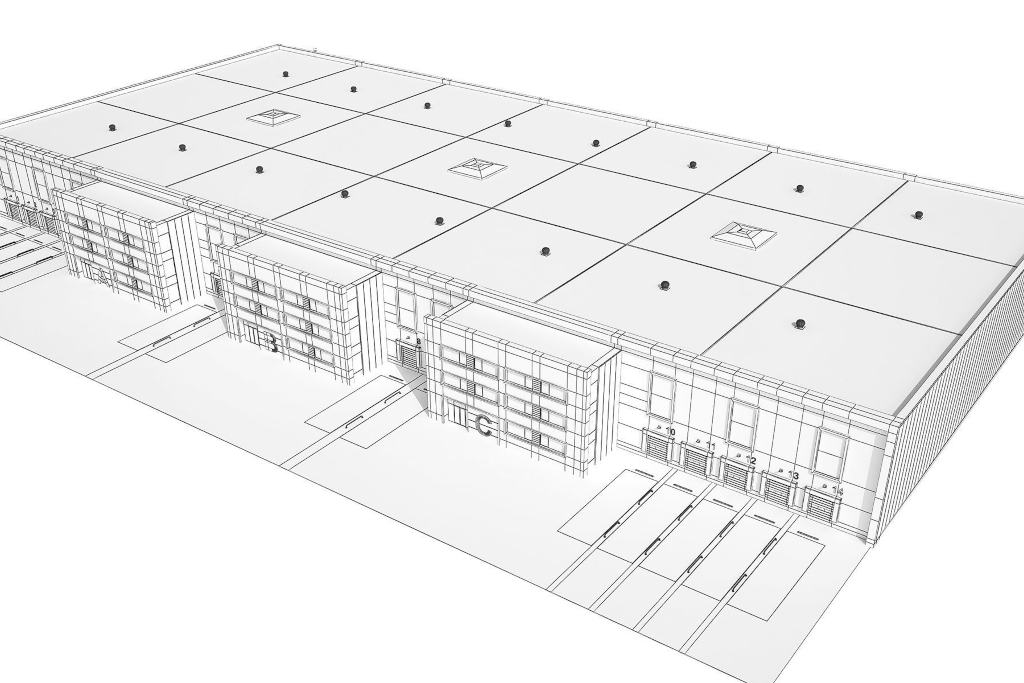

Za potrebe analize koristi se krov dimenzija 60 × 80 m, pri čemu je kraća strana u pravcu istok–zapad.
- Solarni paneli: Axitec 415 W
- Dimenzije panela: 1172 × 1134 mm
- Cena panela za proračun: 130 USD
- Lokacija objekta: Los Angeles, USA
1. Postavka panela prema jugu sa razmakom zbog senčenja
Aplikacija SPAC automatski računa potrebno međusobno rastojanje panela kako bi se izbeglo međusobno senčenje. Dužina senke zavisi od geografske širine i najnepovoljnija je 21. decembra.
Za analizirani slučaj maksimalna dužina senke iznosi 2,84 m.
- Broj kolona (istok–zapad): 52
- Broj redova (jug–sever): 27
- Ukupan broj panela: 1.404
Nakon unosa parametara u SPAC aplikaciju, dobijena je godišnja proizvodnja:
Pannual = 1.154.822 kWh
2. Postavka panela na obrnutim V nosačima (istok–zapad)
Ovaj tip montaže postaje sve popularniji zbog pada cena panela i potrebe da se maksimalno iskoristi raspoloživa krovna površina.
Paneli se postavljaju na jednakokrake trouglaste nosače, pri čemu su jednim delom orijentisani ka istoku, a drugim ka zapadu. Na taj način se ostvaruje ravnomernija proizvodnja energije tokom dana.
Kod ovog sistema neophodno je pažljivo odabrati visinu nosača, jer preveliki nagib može dovesti do međusobnog senčenja panela. U proračunu je usvojen ugao nagiba:
α = 18°
- Ukupan broj panela: 3.640
- Broj panela po strani (istok / zapad): 1.820
Rezultati SPAC proračuna:
- Peast = 1.070.353 kWh
- Pwest = 1.070.353 kWh
Ukupna godišnja proizvodnja: 2.140.706 kWh
Ovo je značajno više u poređenju sa klasičnom postavkom panela.
3. Horizontalna postavka panela
Postavke panela koje razmatramo
Paneli su postavljeni horizontalno, bez nagiba. Ovaj slučaj je analiziran radi poređenja sa drugim postavkama.
U ovom slučaju paneli su postavljeni horizontalno, bez nagiba.
Ovaj slučaj se retko sreće u praksi, uglavnom zbog problema sa odvođenjem vode
i uklanjanjem snega, ali je analiziran radi poređenja.
- Nagib panela: 0°
- Orijentacija: jug (0°)
- Ukupan broj panela: 2.380
Godišnja proizvodnja: 1.398.621 kWh
4. Tabele i zaključci
Najpre napravimo tabelu za poređenje
| slucaj | Broj panela | Godišnja proizvodnja (kWh) | Ukupna invsticija (USD) | PROSEČNA DOBIT PO ULOŽENOM DOLARU (kWh/$) |
|---|---|---|---|---|
| paneli ka jugu sa razmacima za senku | 1404 | 943868,9 | 182520 | 5.17 |
| paneli na V nosacima | 3640 | 2140706 | 473200 | 4.52 |
| paneli horizontalno postavljeni | 2380 | 1398621,37 | 309400 | 4.52 |
